Descrição
Marca: Gigabyte

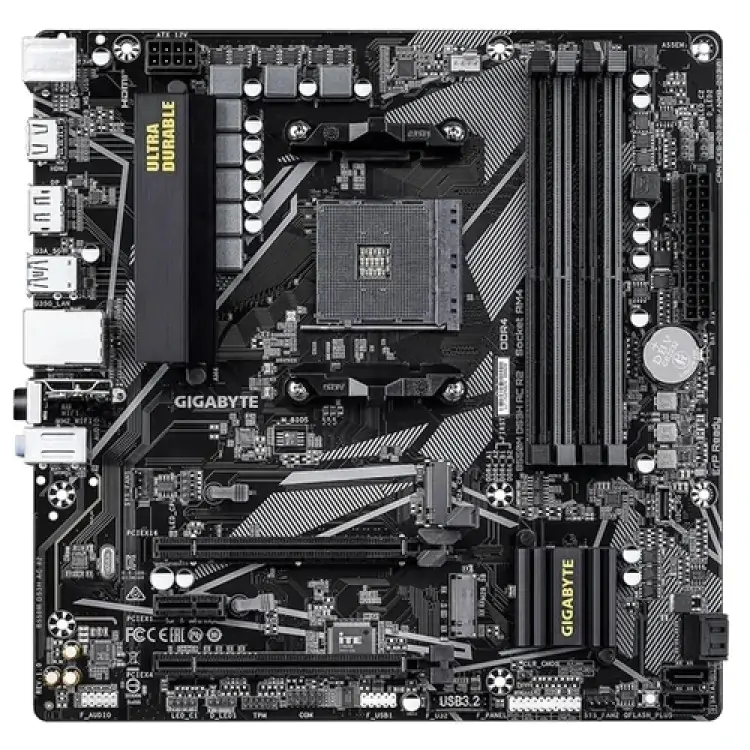

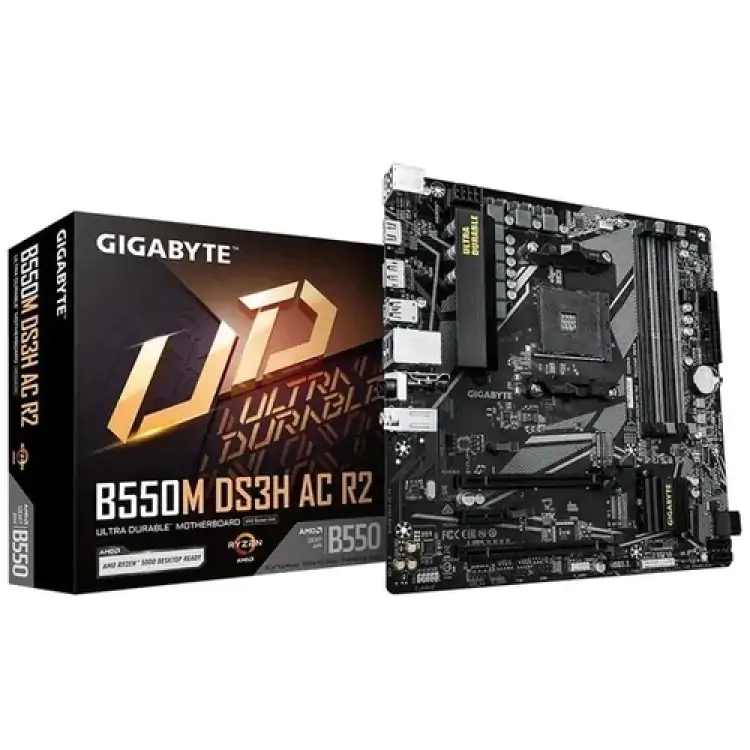

Modelo: B550M DS3H AC R2 Wifi
Especificações:
CPU:
AMD Socket AM4, suporte para:
Processadores AMD Ryzen™ série 5000 G/
Processadores AMD Ryzen™ série 5000/
Processadores AMD Ryzen™ série 4000 G/ Processadores
AMD Ryzen™ série 3000 G/
Processadores AMD Ryzen™ série 3000
Chipset:
AMD B550
Memória:
4 soquetes DDR4 DIMM com suporte para até 128 GB (capacidade de 32 GB para um único DIMM) de memória do sistema
Suporte para módulos de memória DDR4 4733(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3200 / 2933 / 2667 / 2400 / 2133 MT/
Arquitetura de memória de canal duplo
Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8
Suporte para módulos de memória não ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Suporte para módulos de memória Extreme Memory Profile (XMP)
Gráficos Integrados:
Processador gráfico integrado com suporte a gráficos AMD Radeon:
1x DisplayPort, suportando uma resolução máxima de 5120x2880 a 60 Hz
Suporte para DisplayPort versão 1.4, HDCP 2.3 e HDR.
1 porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
Suporte para a versão HDMI 2.1, HDCP 2.3 e HDR.
Suporte para portas nativas compatíveis com HDMI 2.1 TMDS.
Áudio:
CODEC Realtek ALC1220
A saída de linha do painel traseiro suporta áudio DSD.
Áudio de alta definição
2/4/5.1/7.1 canais
Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
Slots de Expansão:
1 slot PCI Express x16 (PCIEX16), integrado na CPU:
Os processadores AMD Ryzen™ série 9000/7000 suportam o modo PCIe 5.0 x16
Os processadores AMD Ryzen™ série 8000-Phoenix 1 suportam o modo PCIe 4.0 x8
Os processadores AMD Ryzen™ série 8000-Phoenix 2 suportam o modo PCIe 4.0 x4O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe. Se for instalar apenas uma placa de vídeo, certifique-se de instalá-la no slot PCIEX16.
Chipset:
1 slot PCI Express x16, com suporte a PCIe 3.0 e execução a x4 (PCIEX4)
Chipset:
1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x4 (PCIEX4)
Interface de Armazenamento:
1 x conector M.2 (M2A_CPU), integrado na CPU, com suporte para SSDs Socket 3, chave M, tipo 2280:
Os processadores AMD Ryzen™ série 5000/3000 suportam SSDs SATA e PCIe 4.0x4/x2
Os processadores AMD Ryzen™ série 5000 G/4000 G/3000 G suportam SSDs SATA e PCIe 3.0 x4/x2
1 x conector M.2 (M2B_SB), integrado no chipset, com suporte para SSDs Socket 3, chave M, tipo 2280 SATA e PCIe 3.0 x2
4 x conectores SATA 6Gb/s
Suporte para RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SSD NVMe Suporte
para RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA
LAN: Chip LAN Realtek® GbE (1 Gbps/100 Gbps/10 Mbps)
Módulo de comunicação sem fio: Realtek® Wi-Fi RTL8821CE
WIFI 802.11 a, b, g, n, ac, com suporte para banda dupla de 2,4/5 GHz
BLUETOOTH 5.0
Suporte para o padrão sem fio 11ac
(a taxa de dados real pode variar dependendo do ambiente e do equipamento.)
Slots de expansão:
1 slot PCI Express x16 (PCIEX16), integrado na CPU:
Os processadores AMD Ryzen™ série 5000/3000 suportam o modo PCIe 4.0 x16
Os processadores AMD Ryzen™ série 5000 G/4000 G/3000 G suportam o modo PCIe 3.0x16
* O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe. Se for instalar apenas uma placa de vídeo, certifique-se de instalá-la no slot PCIEX16.
Chipset:
1 x slot PCI Express x16 (PCIEX4), com suporte a PCIe 3.0 e execução a x4
1 x slot PCI Express x1 (PCIEX1), com suporte a PCIe 3.0 e execução a x1
USB:
CPU:
4 portas USB 3.2 Gen 1 no painel traseiro
Chipset:
1 porta USB Tipo C com suporte a USB 3.2 Gen 1, disponível através do conector USB interno
2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno
4 portas USB 2.0/1.1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Aviso de superaquecimento
Aviso de falha do ventilador
Controle de velocidade do ventilador
Conectores painel traseiro:
2 portas USB 2.0/1.1
1 porta PS/2 para teclado/mouse
1 porta HDMI (Observação)
1 DisplayPort (Observação)
4 portas USB 3.2 Gen 1
1 porta RJ-45
2 conectores de antena
3 conectores de áudio
Conectores de E/S internos:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX de 12 V de 8 pinos
1 x conector de ventoinha da CPU
2 x conectores de ventoinha do sistema
2 x conectores de tira de LED endereçáveis
2 x conectores de tira de LED RGB
1 x conector de tira de LED do cooler da CPU/tira de LED RGB
2 x conectores de soquete M.2 3
4 x conectores SATA 6 Gb/s
1 x conector do painel frontal
1 x conector de áudio do painel frontal
1 x conector USB Tipo-C, com suporte a USB 3.2 Gen 1 1 x conector USB 3.2 Gen 1 1
1 x conector USB 2.0/1.1
1 x conector Trusted Platform Module (TPM) (2x6 pinos, somente para o módulo GC-TPM2.0_S)
1 x conector de porta serial
1 x jumper Clear CMOS
1 x botão Q-Flash Plus
